斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同，斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不.過60℃，夾鋼繩膠帶允許物料溫度達80℃，耐熱膠帶允許物料溫度達120℃，環鏈、板鏈輸送物料的溫度可達250℃。

適用范圍

本系列斗式提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不.過250℃)。一般輸送高度.高可達40米。

功能

該類提升設備具有輸送量大，提升高度高，運行平穩可靠，..優點，其主要性能及參數符合《垂直斗式提升機》（JB3926-85）（該標準等效參照了.標準和國外先進標準），牽引圓環鏈符合《礦用高強度圓環鏈》（MT36-80），本提升機適于輸送粉狀，因此允許輸送溫度較高的材料。

特點

驅動功率

驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象，因此無效功率少。

提升范圍

提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料.密封性好，環境污染少。

運行能力

運行可靠性好，先進的設計原理和加工方法，.了整機運行的可靠性，無故障時間.過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。

使用壽命

使用.，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時.物料在喂料、卸料時少有撒落，減少了機械磨損。

工作原理

料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

結構

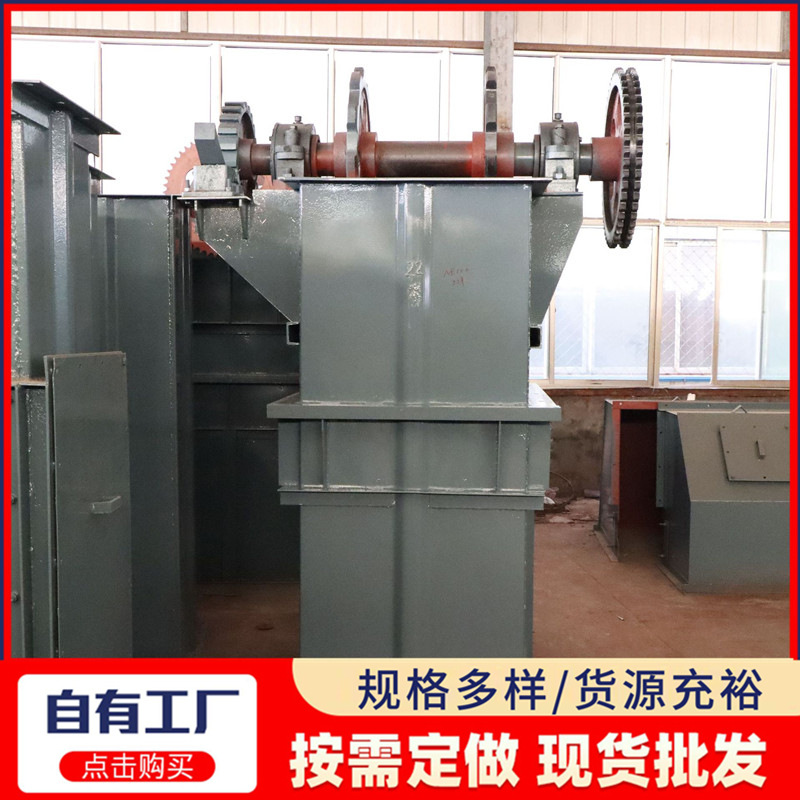

機首部件

由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。

中部機殼

根據需要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。

下部部件

由底部機殼，從動軸部件及張緊裝置結成一體。機殼側面有門可以打開，對其內部進行檢查如清掃。

鏈條及料斗

鏈條為圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上。不同高度的斗提機現套相應數量的鏈條、接頭、及料斗。
